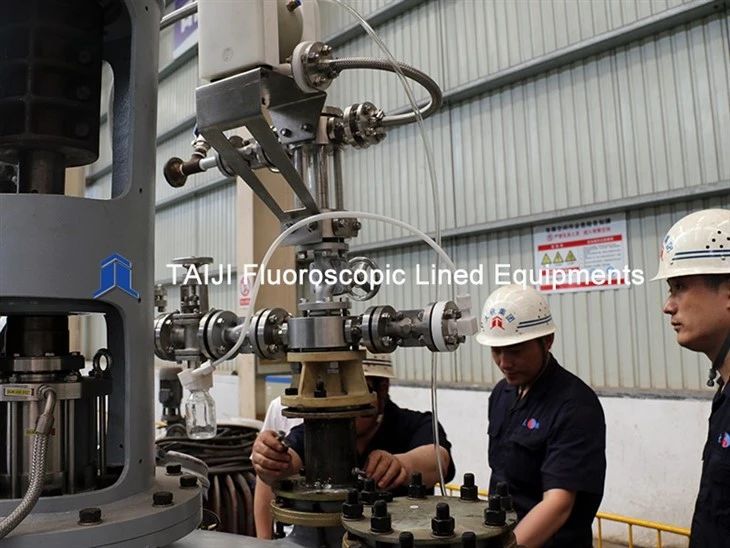

SISTEMA DE AMOSTRAGEM AUTOMÁTICA PARA REATOR:
Este sistema é um dispositivo de amostragem anticorrosivo on-line. A parte em contato com o meio é revestida com PFA ou flúor para atingir o propósito de anticorrosão. O tubo de sucção de Teflon combinado com o tubo de inserção (revestido com flúor/revestido com vidro) é imerso abaixo do meio líquido no recipiente para aumentar a estabilidade do processo. A bomba de diafragma é alimentada por ar comprimido limpo e a amostra flui em um circuito de circulação fechado no sistema de amostragem, que é rápido, seguro e livre de poluição.
Etapas de instalação e amostragem do amostrador:
Procedimento de instalação
1.Instale (o tubo de inserção) no bico correspondente do reator e aperte os parafusos.
2. Separe a extremidade inferior (base) do sistema de amostragem da (válvula de diafragma 1) e instale a (base) na extremidade superior do (tubo de inserção).
3. Coloque o flange externo de Teflon (tubo de sucção) na cavidade interna da (base) e o flange externo de Teflon (do tubo de sucção) é encaixado na superfície de vedação da (sede da válvula).
4. Conecte e aperte o restante do corpo do sistema de amostragem para garantir que a parte de vedação (base) esteja firme e sem vazamentos
Procedimento de amostragem
1. Confirme e verifique antes de começar:
a.Todas as válvulas de diafragma estão fechadas.
b. Não há resíduos dentro e fora do sistema de amostragem e nenhum dano ao visor.
c. Encha a bomba de diafragma com pressão de ar limpo de {{0}}.2~0,3 MPa.
d.{{0}}.Uma fonte de gás nitrogênio de 2 a 0,3 MPa é usada para sopro reverso.
e. É necessário um frasco de amostragem de vidro borossilicato extra de 150/250 ml.
2.Circulação de circuito:
a.Abrir (válvula 1)--abrir (válvula 2).
b.Abra (bomba de diafragma).A bomba funciona.
c.Observe (visor). A janela é preenchida com meio e um estado de loop de circulação de amostragem é formado ao mesmo tempo.
3.Amostragem:
a. Pressione (alavanca da válvula de amostragem). Observe a dosagem do frasco de amostragem e solte a alça da válvula de amostragem a tempo.
b. Desligue (bomba de diafragma).
c. O processo de exaustão no frasco de amostragem. Quando o tanque estiver com pressão atmosférica: abrir (válvula de diafragma 3) - fechar (válvula de diafragma 3). Quando a pressão no tanque for menor ou igual a 0. 2MPa: abrir (válvula de agulha de Teflon) - fechar (válvula de agulha de Teflon). Observação: descarregar os gases nocivos em um dispositivo de armazenamento seguro.
d.Remova o (frasco de amostragem) e feche a boca do frasco - coloque o (frasco de amostragem sobressalente).
e.Abrir (válvula de diafragma 4) - fazer (nitrogênio) soprar o meio residual no sistema de volta para o recipiente -fechar (válvula de diafragma 4).
f.Fechar (válvula de diafragma 2)-Fechar (válvula de diafragma 1).
g.Amostragem concluída.
Descrição do Processo de Limpeza do Reitor com Sistema de Amostragem Automática:
Durante o processo de limpeza de todo o reator, a limpeza interna e a purga do sistema de amostragem podem ser realizadas de acordo com as etapas de amostragem acima.
